Gallerie

sistema “OF Tunnel” definisce la configurazione ottimale per il monitoraggio delle grandezze necessarie a caratterizzare lo stato tensionale di una galleria, le sue deformazioni nello spazio e nel piano, il suo deperimento nel tempo. L’elevato grado di flessibilità e scalabilità del Sistema “OF Tunnel” consente applicazione su tutte le tipologie di galleria, su elementi strutturali o meno, arrivando a fornire servizi aggiuntivi e in continuo sviluppo.

POSIZIONAMENTO DEL SISTEMA

Lungo la galleria e sezioni trasversali;
Lungo le pareti perimetrali/di contenimento;
In tutti i punti critici della struttura.

PROPRIETÀ

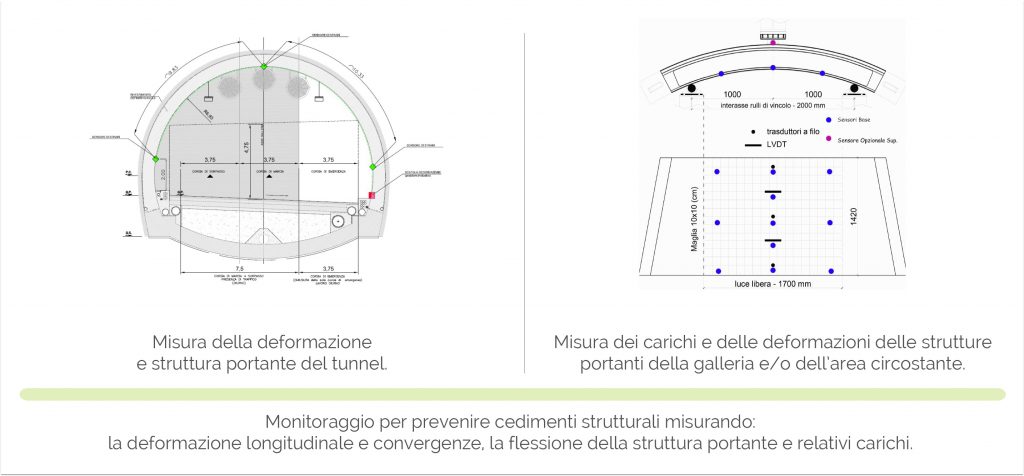

Misura di convergenza per le sezioni di galleria;
Monitoraggio delle deformazioni longitudinali della galleria;
Misura dei carichi di flessione e delle armature;
Monitoraggio delle fessurazioni e delle infiltrazioni interstiziali;
Le calibrazioni e le misurazioni sono stabili nel tempo (nessun effetto di deriva);
Nessun impedimento durante la manutenzione ordinaria della galleria.

NTSG ha sviluppato un modello matematico per l’interpretazione delle misure eseguite dal sistema ed il calcolo di grandezze ingegneristiche da esse derivate. Il modello è implementato nel software proprietario “Edgegateway” il quale acquisisce in tempo reale le misure sopracitate, le utilizza per derivare le grandezze ingegneristiche descritte nella sezione Proprietà e gestisce avvisi ed allarmi in presenza di anomalie.

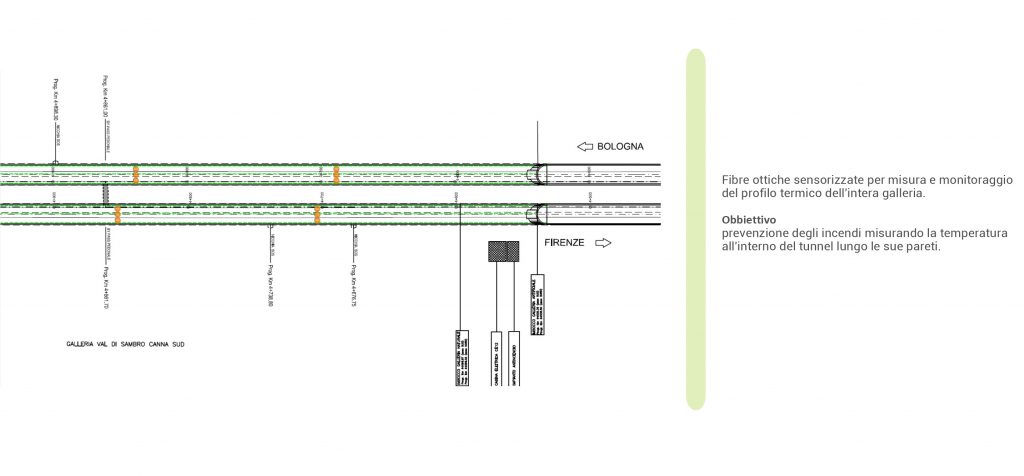

MONITORAGGIO TERMICO

POSIZIONAMENTO DEL SISTEMA

Lungo la calotta della galleria.

PROPRIETÀ

Monitoraggio in tempo reale della temperatura all’interno della galleria;
Applicazione di un cavo di fibra ottica specifico per alte temperature, fino a 800 ° C.

“OF” FAN

Il sistema “OF Fan” è stato sviluppato e certificato per il monitoraggio delle vibrazioni, il controllo dei movimenti fuori piano del ventilatore, il comportamento degli elementi di ancoraggio, per monitorare le performance di spinta e di assorbimento di potenza del ventilatore. Il sistema “OF Fan” restituisce lo spettro delle vibrazioni della macchina dal quale è possibile discriminare la causa delle anomalie, quando queste si manifestano. L’elevato grado di flessibilità e scalabilità del Sistema “OF Fan” consente applicazione su tutte le tipologie di ventilatore, su elementi strutturali o meno, e l’integrazione di questo sistema di monitoraggio con il sistema “OF Tunnel”.

POSIZIONAMENTO DEL SISTEMA

Sui cavi di alimentazione del ventilatore;
Sul motore e corpo vibrante;
Sulla struttura di ancoraggio del ventilatore.

PROPRIETÀ

Monitoraggio dinamico degli assorbimenti di potenza del ventilare e conseguente definizione del suo stato;
Monitoraggio delle vibrazioni, deformazioni, spostamenti e degrado del ventilatore.
Monitoraggio del sistema di ancoraggio della macchina alla calotta;
Monitoraggio in tempo reale delle perfomance del ventilatore;
Analisi spettrale delle vibrazioni del ventilatore e definizione della causa dell’anomalia.

NTSG ha sviluppato il software proprietario “Edgegateway” che acquisisce in tempo reale le misure sopracitate, le utilizza per derivare altre grandezze ingegneristiche descritte nella sezione Proprietà e gestisce avvisi ed allarmi in presenza di anomalie e rispetto ai parametri forniti dal produttore del ventilatore.
